Detalle de Producto:

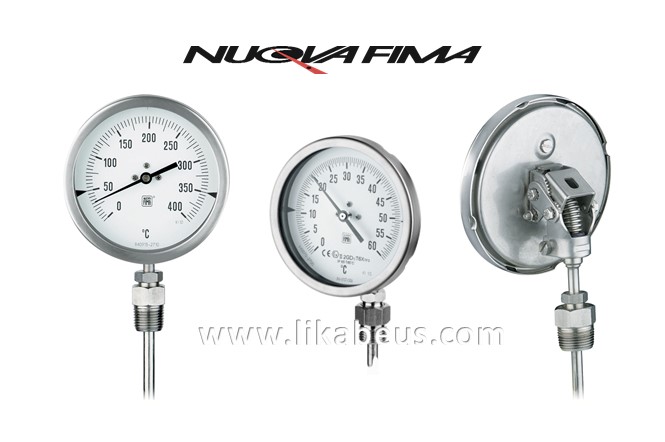

Instrumentos realizados para la industria química, petroquímica, centrales convencionales, diseñados para resistir las condiciones de trabajo más desfavorables, determinadas por la agresividad del fluido de proceso y del ambiente . Una soldadura TIG entre caja e inmersor refuerza la caja y ofrece una mayor estanqueidad en caso de llenado con líquido amortizante para la instalación en presencia de vibraciones.
6.TB8 – Modelo Standard
Normativa de referencia: EN 13190.

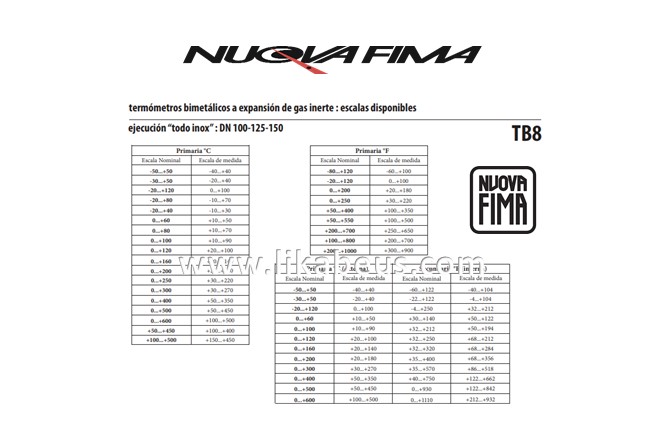

Campo nominal: de -50 °C a +600°C.
Campo de medición: de -40 °C a +500°C; mediciones en continuo de -40ºC hasta 500ºC.
Clase de precisión: 1 según EN 13190, del campo de medida
Sobretemperatura: 30% del valor fondo escala para temperaturas ≤ 4 0 0 ° C; sobretemperatura límite, 500 ° C.
Sobretemperatura especial (opción F02): 100% del valor de fondo para temperaturas ≤ 150 ° C; 50% del valor de fondo escala para temperaturas entre 150 ° C y 300 ° C.
Temperatura ambiente: -40…+65 ° C.
Presión máxima de trabajo: 15 bar (sin vaina).
Grado de protección: IP 55 según EN 60529/IEC 529.
Conexión al proceso: en AISI 316.
Inmersor : ø 6 mm (cod. 6), ø 6,4 mm (cod. 7), ø 8 mm (cod. 8), ø 9,6 mm (cod. 9), en AISI 316.
Longitud parte sensible del bulbo:
para inmersores ø 6-6,4mm: 60…85mm (1)
para inmersores ø 8-9,6 mm: 50…65 mm (1)
Inmersor : ø 6 mm (cod. 6), ø 6,4 mm (cod. 7), ø 8 mm (cod. 8), ø 9,6 mm (cod. 9), en AISI 316.
Longitud del inmersor:
para inmersores ø 6-6,4 mm entre 150 y 700 mm;
para inmersores ø 8-9,6 mm y escalas ≤ 300°C, entre 100 y 900 mm;
para inmersores ø 8-9,6 mm y escalas > 300°C, entre 150 y 900 mm;
(otras longitudes disponibles bajo demanda).
Elemento de medida: en espiral con bimetal.
Caja: en acero inox.
Aro de cierre: a bayoneta, en acero inox.
Visor: en cristal templado
Esfera: en aluminio con fondo blanco, graduaciones y numeraciones en negro.
Aguja indicadora: en aluminio, de color negro.
Ajuste: externo, en la caja.
