Detalle de Producto:
Instrumentos diseñados para su instalación en centrales productoras de energia eléctrica, bombas, prensas, compresores, turbinas, plantas refrigeradoras y en instalaciones o plantas con presiones pulsantes y vibraciones mecánicas. Pueden ser utilizados con fluidos líquidos o gaseosos que no ataquen la aleación de cobre, no presenten una viscosidad elevada y que no cristalicen.

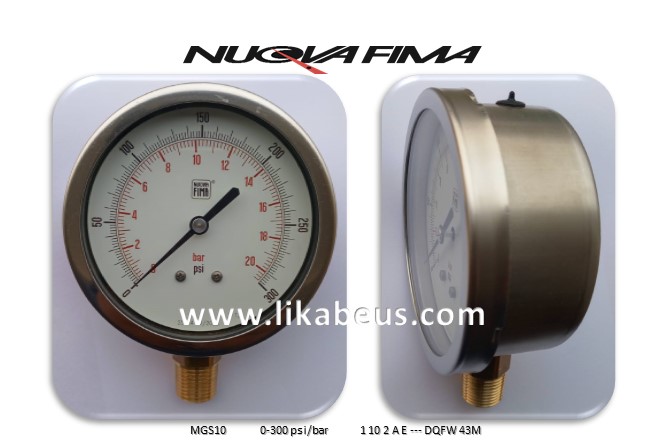

1.10.2 – Modelo rellenable de líquido amortizante
Grado de protección: IP 67 según IEC 529.
Normativa de referencia: EN 837-1
Código de seguridad: S1 según EN 837-2
Escalas: de 0…1 a 0…1000 bar; de 0…15 a 0…15000 psi (u otras unidades de medida equivalentes).
Clase de precisión: 1,0 según EN 837-1.
Temperatura ambiente: -40°C…+65°C.
Temperatura del fluido de proceso: -25…+100 °C para escalas < 40 bar; -25…+120 °C para escalas ≥ 60 bar.
Deriva térmica: máx ±0,4 %/10 °C de la escala (a partir de 20°C).
Presión de trabajo:
100% del VFE para presiones estáticas;
90% del VFE para presiones pulsantes;
Sobrepresión: 30% del VFE (máx. 12 h.).
Grado de protección: IP 55 según IEC 529.
Racord de conexión al proceso: en aleación de cobre con tornillo amortiguador interno de Ø 0,8 mm..
Muelle tubular: en aleación de cobre para escalas ≤ 40 bar; en AISI 316L para escalas > 40 bar .
Caja: en acero inox.
Aro de cierre: a bayoneta, en acero inox.
Visor: en cristal templado.
Mecanismo: en aleación de cobre.
Esfera: en aluminio con fondo blanco, graduación y numeración en negro.
Aguja indicadora: no graduable, en aluminio, de color negro.
